BMS電池管理系統
BMS系統指電池管理系統（英語全稱：Battery Management System）：是對電池進行充放電管理的系統
BMS電池管理系統
BMS系統指電池管理系統（英語全稱：Battery Management System）：是對電池進行充放電管理的系統
型號編碼：(RYD-04S-089)510104015A011

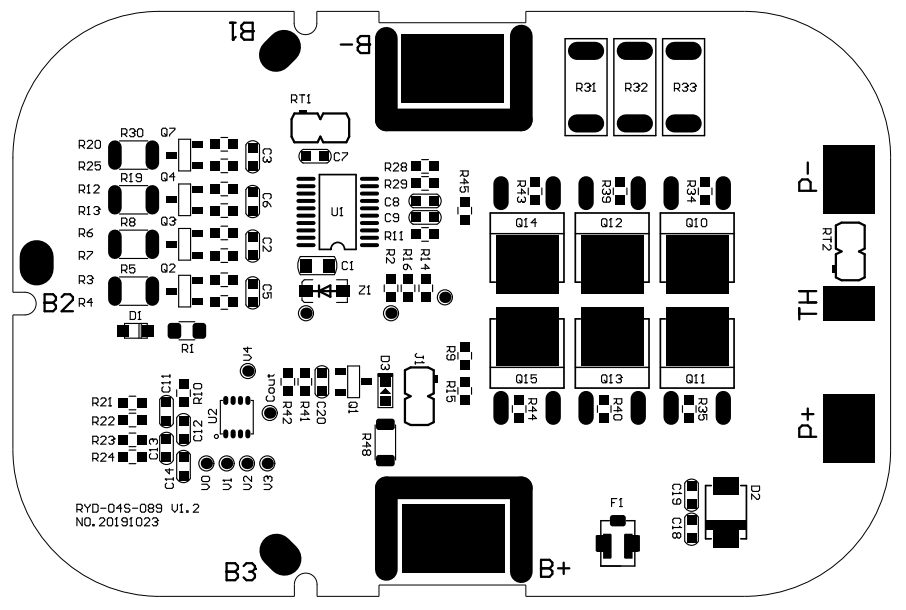

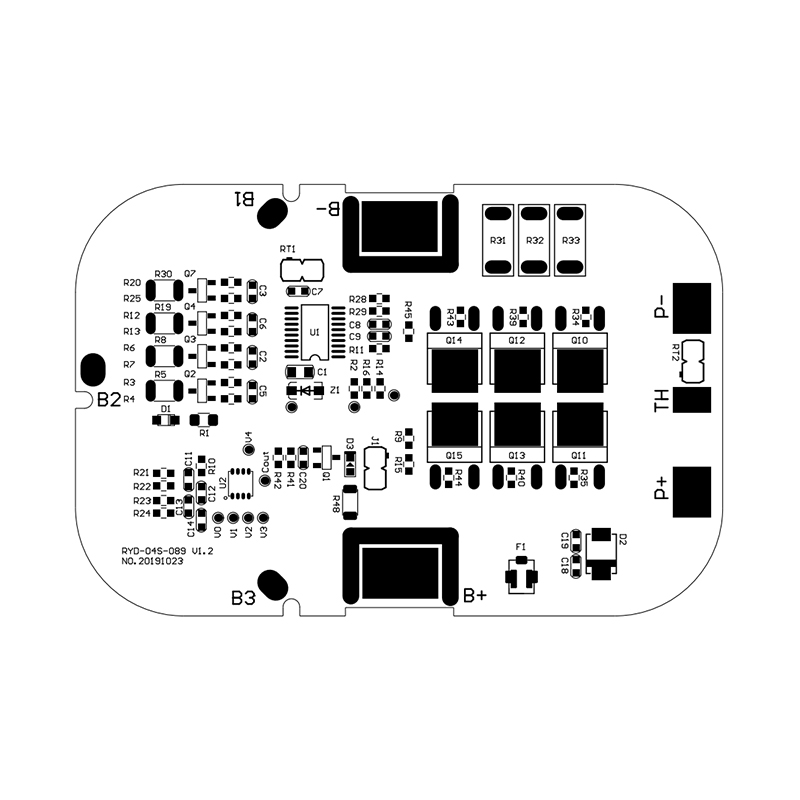

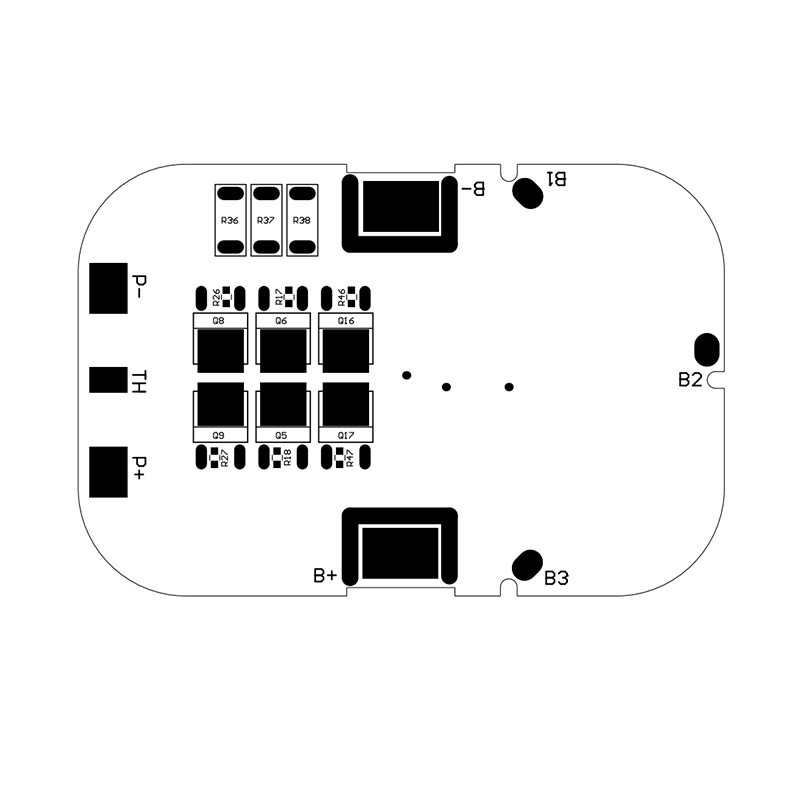

BMS規格：77.4±0.2mm*51.6±0.2mm*1.6±0.1mm 4串鐵鋰
電壓保護：3.750±0.030V（過充） 2.200±0.050V（過放）
電流保護：30±3A（一級） 60±6A（二級）
自耗電流：≤30μA
通訊類型：無
均衡方式：支持
溫度保護：NTC
產品描述：這是一款4串儲能磷酸鐵鋰電池使用的鋰電池保護板，具備2級過充，2級過流保護設定。可持續15A，最大30A電流放電。
| 項目 | 詳細內容 | 標準 |
| 過充保護 | 過充電檢測電壓 | 3.750±0.030V |
| 過充電檢測延遲時間 | 1±0.5S | |
| 過充電解除電壓 | 3.550±0.050V | |
| 二次保護 | 二次過充保護檢測電壓 |
3.825±0.030V (30A Max) |
| 二次過充保護檢測延遲時間 | 1.5±0.5S | |
| 均衡 | 均衡開啟電壓 | 3.50±0.030V |
| 均衡電流 | 35±5mA | |
| 過放保護 | 過放電檢測電壓 | 2.200±0.050V |
| 過放電檢測延遲時間 | 0.6±0.2S | |
| 過放電解除電壓 | 2.700±0.100V | |
| 過流保護 | 一級過電流保護電流 | 30±3A |
| 檢測延遲時間 | 1±0.5S | |
| 二級過電流保護電流 | 60±6A | |
| 檢測延遲時間 | 50-150mS | |
| 保護解除條件 | 斷開負載 | |
| 最大持續電流 | ≤30A | |
| 充電過流 | 6±3A | |
| 檢測延遲時間 | 1±0.5S | |
| 短路保護 | 保護條件 | >120A 外部電路短路 |
| 檢測延遲時間 | 150～350uS | |
| 保護解除條件 | 斷開短路電路 | |
| 溫度保護 | 充電低溫保護溫度 | / |
| 充電低溫保護恢復溫度 | / | |
| 充電高溫保護溫度 | / | |
| 充電高溫保護恢復溫度 | / | |
| 放電高溫保護溫度 | / | |
| 放電高溫保護恢復溫度 | / | |
| 內阻 | 保護板線路內阻 | ≤50mΩ |
| 靜態電流 | 自耗電流 | ≤30μA |
| NTC | 有 | / |
| 儀器電壓誤差 | ±0.005V | |
