動力鋰電池

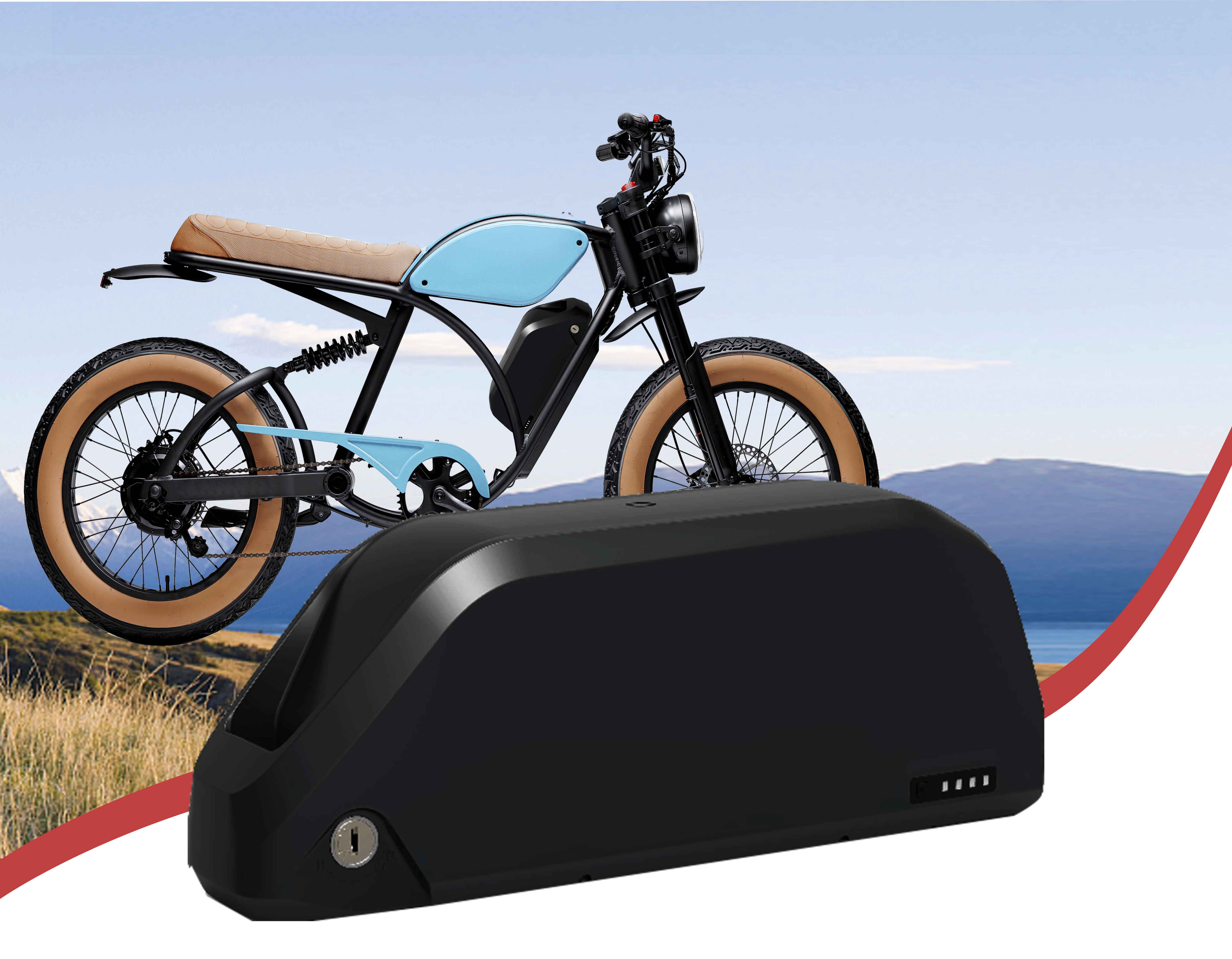

地質勘探、環境監測、交通出行、植保無人機鋰電池、自平衡車鋰電池、電動自行車、電動摩托車鋰電池
動力鋰電池
地質勘探、環境監測、交通出行、植保無人機鋰電池、自平衡車鋰電池、電動自行車、電動摩托車鋰電池
型號編碼：RYDBATT
標稱電壓：36V / 48V
標稱容量：10 - 30Ah,100Ah or customized
出廠電壓：
執行標準：UL2743，FCC，CE，UN38.3，Rohs，REACH，加州65
工作溫度：10~45℃（充電）， -20~60℃（放電）
產品規格：
產品重量：
開發定制：
產品描述：1 Product Configuration 產品配置 No. Item 項目 Criteria 標準 Remark 備注 1 電 芯 Lithium-ionBatteryCell TNL-ITR18650-2600P 2 PCM 自制保護板：PCM-F46.8V20-80A-NTC-ND- 66x52x15-（RYD-13S-088)-帶二次保護-加工 BOM(2) 3
| No. | Item 項目 | Criteria 標準 | Remark 備注 |
| 1 | 電 芯 Lithium-ion Battery Cell | TNL-ITR18650-2600P | |
| 2 | PCM |
自制保護板：PCM-F46.8V 20-80A-NTC-ND- 66x52x15-（RYD-13S-088)-帶二次保護-加工 BOM(2) |
|
| 3 | Connector |
充電：DC-5521-22AWG 硅膠線 放電：4pin 插頭-14AWG 硅膠線 |
 |
|
N O |
電池類型 Battery type |
電池尺寸 (mm )Dimensions D*H（max） |
導線長度（mm）Lead exposure L |
端子頭方向Terminal head direction |
浸錫長度 Immersion tin size |
| 1 |
鋰離子圓柱 Li-ion Cylindrical |

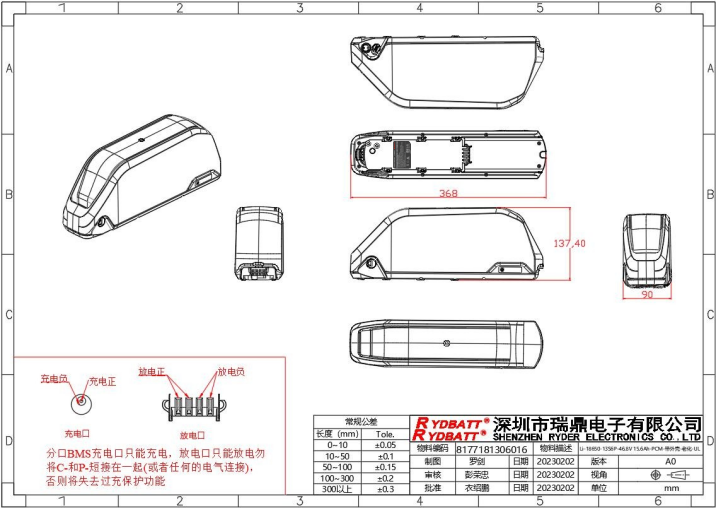

368±1*90±1*137.4±1mm | / | / | / |
1.1 PCM 參數
| 項目 Project | 詳細內容Details | 標準 Standard |
|
過充保護 Over charge Protection |
過充電檢測電壓 Over charge detection voltage | 4.250±0.030V |
| 檢測延遲時間 Detection delay time | 1.5±0.5S | |
| 過充電解除電壓 Over charge release voltage | 4.150±0.050V | |
|
過放電保護 Over discharge protection |
過放電檢測電壓 Over discharge detection voltage | 2.70±0.080V |
| 檢測延遲時間 Detection delay time | 1.0±0.3S | |
| 過放電解除電壓 Over discharge release voltage | 3.000±0.100V | |
|
充電過流 Charge Over-Current |
充電過流保護電流Over-Current charge protection | 4.2±1.0A |
| 充電過流保護延遲時間 Over-Current charge protection delay time | 1±0.5S | |
| 充電過流保護解除條件 Discharge condition of charge overcurrent protection | 移除充電器Remove charger | |
| 最大充電過流Maximum charging overcurrent | ≤3.0A | |
|
放電過流 Discharge Over-Current |
放電過流保護 1Over-Current discharge protection 1 (Only in normal mode) | 40±4A |
| 放電過流保護 1 延遲 Over-Current protection 1 delay time | 1±0.5S | |
| 放電過流保護 2 Over-Current discharge protection 2 (Only in normal mode) | 80±8A | |
| 放電過流保護 2 延遲 Over-Current protection 2 delay time | 100mS±5mS | |
| 放電過流保護 1/2/3 釋放 Over-Current protection 1/2/3 release |
斷開負載 disconnecting the load |
|
| 最大持續放電電流Maximum continuous discharge current | ≤25A@10min | |
|
短路保護 Short circuit protection |
放電短路保護 Short circuit discharge protection | ＞160A |
| 放電短路保護延 Short circuit protection delay time 遲 | 250uS±50uS | |
| 放電短路保護釋放Short circuit protection release | 移除負載 removing load | |
|
溫度保護 Temperature protection |
充電高溫保護溫度Charging high temperature protection temperature | 50±4℃ |
| 充電高溫保護恢復溫度 Charging high temperature protection to restore temperature |
47±5℃ |
|
| 充電低溫保護 Charge low temperature protection | 0±5℃ | |
| 充電低溫恢復 Charge low temperature protection release | 5±5℃ | |
| 放電高溫保護溫度Discharge high temperature protection temperature | 70±5℃ | |
| 放電高溫保護恢復溫度 Discharge high temperature protection restores temperature |
55±5℃ |
|
| 內阻 Internal resistance PCB | 主回路導通電阻 On resistance of main circuit | ≤30mΩ |
| 電流消耗 Current consumption |
關機模式（未開啟輸出） Shutdown mode (output is not turned on) |
35μA±5uA |
| 弱電開關 switch |
有/充電時需關閉弱電開關 Turn off the weak current switch when charging |
|
| NTC | 10K(R= 10K±1% @25℃ B= 3435K±1% @25/85℃) | |
| 儀器電壓誤差 Instrument voltage error |
±0.005V |
|
