在智能手機、電動汽車乃至儲能設備中，鋰電池早已成為核心動力源。但這個"能量心臟"卻有著嚴格的"健康紅線"——過充會引發爆炸，過放會導致容量衰減，過流可能直接燒毀電芯。這時候，默默守護電池安全的"智能衛士"——鋰電池保護板就顯得至關重要。本文將帶您深度解析保護板的分類邏輯與技術特性，助您根據實際需求做出精準選擇。

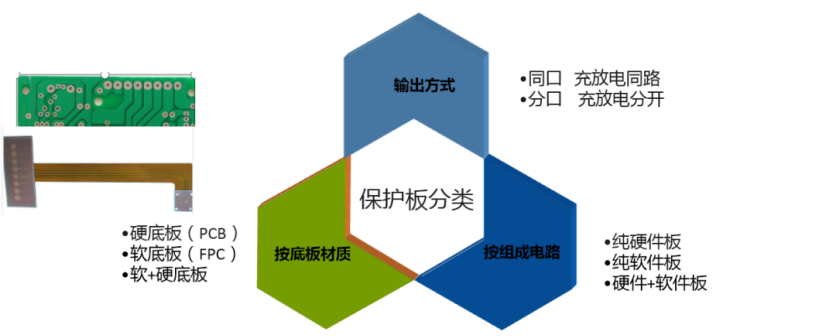

一、技術架構解析：三大電路類型對比
1. 純硬件保護方案（固化參數型）
采用預置芯片架構，保護參數（如過充/過放電壓閾值、過流保護值）直接寫入IC芯片，如同出廠預設的"安全程序"。這類方案具備三大核心優勢：
• 可靠性經實驗室百萬次驗證，故障率低于0.01%
• 單價僅為軟件方案的1/3，適合批量生產
• 從設計到量產周期僅需2-4周
但固化參數也帶來明顯局限：當需要調整保護閾值時，必須更換整塊電路板，就像無法改裝的"機械手表"，難以適應多樣化應用場景。
1. 智能軟件方案（可編程型）
搭載支持上位機編程的智能芯片，如同給保護板裝上"智慧大腦"。其創新價值在于：
• 通過電腦端軟件可實時調整12項核心參數
• 支持藍牙/Wi-Fi數據傳輸，實現遠程監控
• 可擴展電量顯示、均衡管理等功能模塊
不過這種靈活性需要付出代價：芯片成本增加40%-60%，開發周期延長至6-8周，且需要專業技術團隊進行參數校準。
1. 混合架構方案（智能增強型）
巧妙融合前兩種技術優勢，采用"預置基礎參數+軟件微調"的創新模式。既保持了硬件方案的穩定性根基，又獲得軟件系統的可擴展性，特別適合對安全性要求嚴苛的醫療設備、航空航天等領域。當然，其綜合成本也會相應增加。
二、接口設計對比：同口VS分口的技術博弈
1. 同口保護板（經濟實用型）
采用充電/放電共用接口的設計，如同"雙模插座"般簡潔：
• 接線復雜度降低70%，施工效率提升
• 整體材料成本減少約25%
• 適合標準化生產的消費電子產品
但電流集中通過單一MOS管會導致溫升明顯，在持續大電流場景下（如電動工具），需要額外增加散熱設計。
1. 分口保護板（專業防護型）
創新采用獨立充放電接口，如同"雙通道管理"：
• 充電MOS與放電MOS分流設計，溫升降低40%
• MOS管壽命延長至10萬次以上
• 支持更精細的充放電策略管理
不過三線接口設計增加了接錯風險，就像需要精準對位的"拼圖游戲"，更適合有專業維護團隊的工業場景。
三、場景化選型建議
• 消費電子（手機/充電寶）：優先選擇純硬件方案，平衡成本與可靠性
• 電動工具/儲能系統：推薦混合架構+分口設計，保障高強度使用安全
• 工業設備/醫療儀器：必須采用軟件可編程方案，滿足定制化保護需求
隨著電池技術向高能量密度發展，保護板正朝著智能化、集成化方向演進。新一代產品已開始整合電量計量、均衡管理和無線通信功能，未來或將實現"電池健康管理"的全新范式。選擇合適的保護板，不僅是為設備配置安全閥，更是對整個系統壽命的投資。
