變頻器開關電源常見故障解析

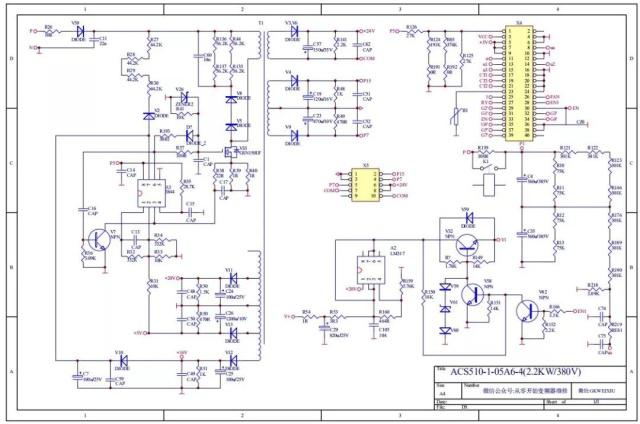

變頻器的開關電源電路完全可以簡化為下圖電路模型，電路中的關鍵要素都蘊含在內了。而任何復雜的開關電源，只要讀圖辦法正確也是沒問題的。其確實檢修中，要具備對復雜電路的“化簡”的能力，要在看似混亂無章的電路伸展中，拈出這幾條主要的脈絡。要向解牛的庖丁學習，訓練自己的眼前不存在什么整體的開關電源電路，惟有各部分脈絡和脈絡的走向——振蕩回路、穩壓回路、保護回路和負載回路等。

次級負載供電電壓都為0V。變頻器上電后無反應，操作顯示面板無指示，測量控制端子的24V和10V電壓為0V。檢查主電路充電電阻或預充電回路完好，可判斷為開關電源故障。檢修步驟如下：

1、先用電阻測量法測量開關管V35有無擊穿短路現象，電流取樣電阻R38、R39、R40有無開路。電路易損壞元件為開關管，當其損壞后，R38、R39、R40因受沖擊而阻值變大或斷路。V35的G極串聯電阻、振蕩芯片UC3844往往受強電沖擊而損壞，須同時更換；檢查負載回路有無短路現象，排除。

2、更換損壞件，或未測試中有短路元件，可進行上電檢查，進一步判斷故障是出在振蕩回路還是穩壓回路。

檢查辦法：

先檢查啟動電阻R27、R28、R29、R30有無斷路。正常后，用18V直流電源筆直送入UC3844的7、5腳，為振蕩電路單獨上電。測量8腳應有5V電壓輸出；6腳應有1V左右的電壓輸出。說明振蕩回路基本正常，故障在穩壓回路；

若測量8腳有5V電壓輸出，但6腳電壓為0V，查8、4腳外接R、C定時元件，6腳外圍電路；

若測量8腳、6腳電壓都為0V，UC3844振蕩芯片壞掉，更換。
