LED開關電源是恒流和恒壓怎么區分

要如何區分LED開關電源屬于恒流還是恒壓方式？首先知道一些恒流、恒壓什么意思，概念清楚之后區分起來就容易得多了。恒流指的是恒定的電流，意思是輸出的電流是恒定的，不會隨著負載的變化而改變。恒壓指的是電壓的輸出是恒定的，不會隨著負載的變化而改變。

對于LED恒流電源而言，在準許負載的情況下，輸出的電流是恒定的，不隨負載的變化而變化。

對于LED恒壓電源而言，在該電源輸出功率準許的情況下，輸出的電壓是恒定的，不隨負載的變化而變化。知道了基本概念之后，要如何區分呢？

1、筆直從LED電源上印的指標參數上區分

若是恒壓源，其輸出電壓上一般標的是固定值，輸出電流標的是最大值。如下圖輸出電壓標固定值45VDC，輸出電流標最大值MAX：0.5A。

若是恒流源，輸出電壓標的是范圍，輸出電流標的是固定值。如下圖LED恒流源，輸出端標的是電壓范圍：DC72~125V，電流標的是固定值：300mA。

2、接上負載測量，當負載變化時，一個電壓不變，一個電流不變，電壓不變的是恒壓源，電流不變的是恒流源。先用萬用表測量LED電源的空載輸出電壓（若為恒壓源則該電壓為輸出電壓，若為恒流源則該電壓為最大輸出電壓），然后依據所測量的電壓估算適宜的負載接上（可接純電阻），比如分別接上50Ω、100Ω的電阻后測量電壓，若電壓不變，則為恒壓源，若電壓線性變化則為恒流源，留意所接的負載應盡量接近電源的輸出功率，但不要超過電源的輸出功率。

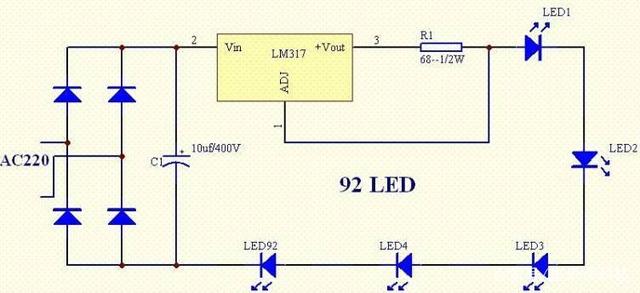

如下圖為LM317組成的恒流源驅動電路。

更深入知道LED恒流源：恒流的意思就是電流不變，依據U=I*R，由于I不變，輸出的電壓與負載成正比，負載的阻抗越大則輸出的電壓越大。比如若串聯一個LED時輸出電壓為3V，那么串聯兩個時輸出電壓則為6V，串聯3個為9V，以此類推，直到該恒流源的最大帶載能力。

總結：恒流源是輸出電流不變，恒壓源是輸出電壓不變，知道它們的區別之后，區分它們就容易得多了。質量較好的LED燈一般都是使用恒流源驅動，使用恒流源驅動LED的穩定性更高，壽命更長。
