鋰電池由于材料的關系，決定了鋰電池不能被過充、過放、過流，同時短路和在超高溫度下充放電也會造成很大的風險，所以鋰電池通常搭載保護板同時使用。

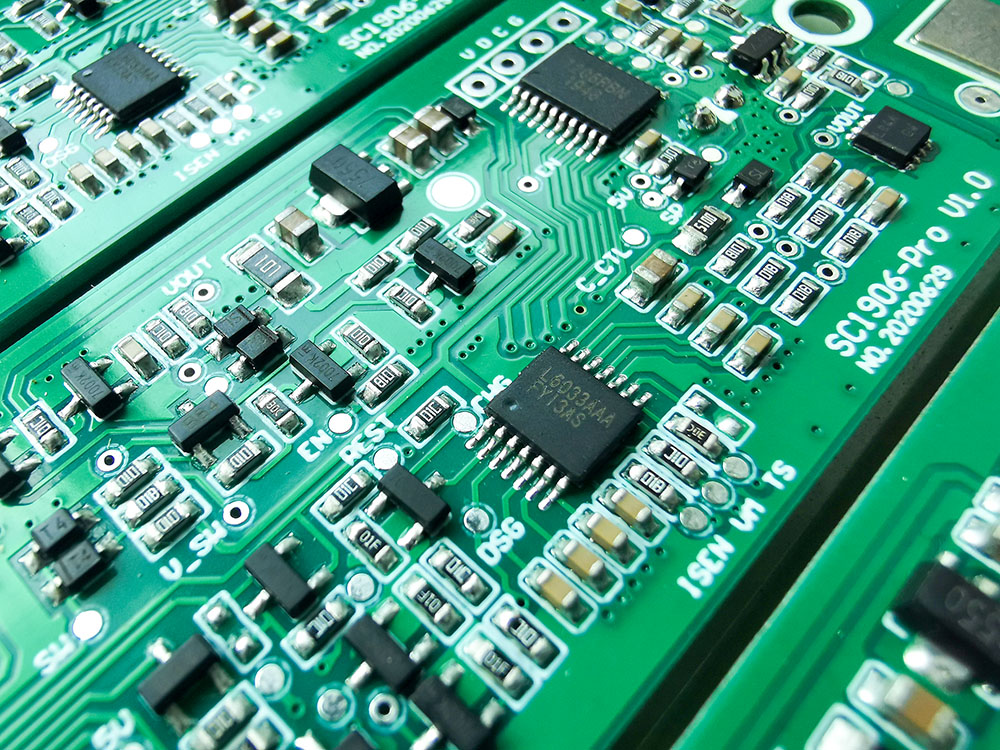

鋰電池保護板的設計功能含如下幾點：
1、過充電檢出電壓
2、過充電解除電壓
3、過放電檢出電壓
4、過放電解除電壓
5、過電流1檢出電壓
6、過電流2檢出電壓
7、負載短路檢出電壓
9、通常工作時消耗電流
10、過放電消耗電流
鋰電池保護板檢修原理
1、正常狀態
在正常狀態下電路中N1的“CO”與“DO”腳都輸出高電壓，兩個MOSFET都處于導通狀態，電池可以自由地進行充電和放電，由于MOSFET的導通阻抗很小，通常小于30毫歐，因此其導通電阻對電路的性能影響很小。此狀態下保護電路的消耗電流為μA級，通常小于7μA。
2、過充電保護
充電器電路如果失去控制，會使電池電壓超過4.2V后繼續恒流充電，此時電池電壓仍會繼續上升，當電池電壓被充電至超過4.3V時，電池的化學副反應將加劇，會導致電池損壞或出現安全問題。
在帶有保護板的鋰電池組過充時，控制IC檢測到電池電壓達到4.28V(由控制IC決定)時，其“CO”腳將由高電壓轉變為零電壓，使V2由導通轉為關斷，從而切斷了充電回路，使充電器無法再對電池進行充電，起到過充電保護作用。
3、短路保護
鋰電池在放電時，當回路電流大到一定的值(該值由控制IC決定)時，控制IC則判斷為負載短路，其“DO”腳將迅速由高電壓轉變為零電壓，使V1由導通轉為關斷，切斷放電回路，起到短路保護作用。短路保護的延時時間極短，通常小于7微秒。其工作原理與過電流保護類似，只是判斷方法不同，保護延時時間也不一樣。
4、過電流保護
鋰電池放電過程中，放電電流在經過串聯的2個MOSFET時，由于MOSFET的導通阻抗，會在其兩端產生一個電壓，該電壓值U=I*RDS*2，RDS為單個MOSFET導通阻抗，控制IC上的“V-”腳對該電壓值進行檢測，若負載因某種原因導致異常，使回路電流增大，當回路電流大到一定值(該值由控制IC決定)時，其“DO”腳將由高電壓轉變為零電壓，使V1由導通轉為關斷，從而切斷了放電回路，使回路中電流為零，起到過電流保護作用。
5、過放電保護
鋰電池在放電的過程中，當電壓降至2.5V時，說明容量已被完全放光，此時如果讓電池繼續放電，將造成電池的永久性損壞。在含保護板的鋰電池放電時，當控制IC檢測到電池電壓低于設定值(由控制IC決定)時，其“DO”腳將由高電壓轉變為零電壓，使V1由導通轉為關斷，從而切斷了放電回路，使電池無法再對負載進行放電，起到過放電保護作用。
